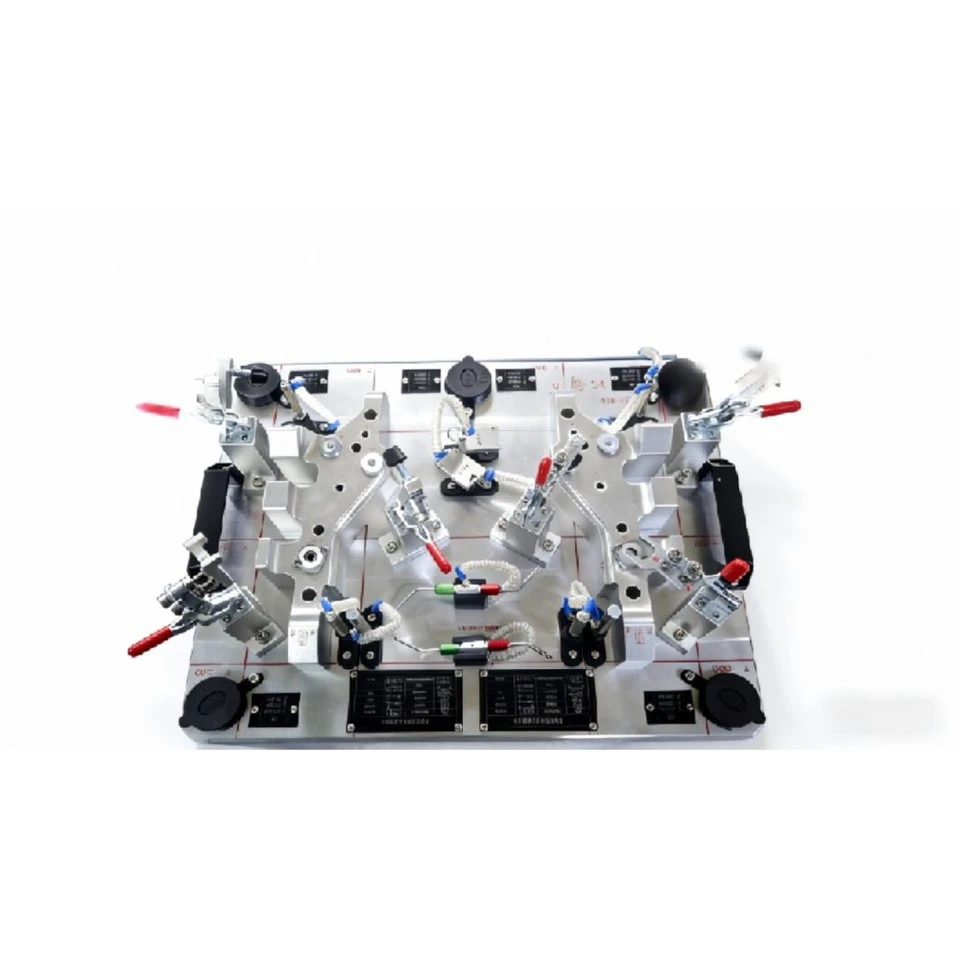

לוחות חיזוק פנימיים הם עמוד השדרה של יציבות תא הטייס, המבטיחים הרכבה קשיחה של כריות אוויר, צינורות וחיפוי. המתקנים שלנו מספקים את האימות הקריטי הדרוש לניהול דפוסי חורים מורכבים ועקמומיות מבניות על פני מכלולים סימטריים. על ידי הבטחת יישור נתונים מדויק עבור רכיבי LH ו-RH כאחד, אנו מסייעים ליצרני Tier 1 לחסל רעידות ואי התאמה של הרכבה, ומבטיחים בסיס מוצק למודול הפנים כולו.
שלמות גיאומטרית ושליטה בתאריך רב-נקודות
האתגר העיקרי בלוחות חיזוק-בין אם פלדה מוטבעת או-פולימרים בעלי חוזק גבוה-הוא השליטה בסובלנות המצטברת של נקודות הידוק מרובות. המתקנים שלנו מנצלים אDual-Station Stabilized Framework, המאפשר בדיקה בו-זמנית של זוגות סימטריים עם עקביות קואורדינטות מוחלטת. אנו מתמקדים בהמיקום האמיתי של-אגוזי ריתוך ומושבים-, תוך שימוש בחומרי פלדה מוקשחים כדי לאמת את קוטרי החורים והכיוון בתוכם±0.05 מ"מ. תהליך אימות קפדני זה מבטיח שפאנל החיזוק משתלב בצורה מושלמת עם הגוף-ב-לבן (BIW) ובמנשא תא הטייס, מונע חריקות מבניות ומבטיח את אמינות מערכת הבטיחות של הנוסעים.
תְכוּנָה
|
קטגוריית תכונה |
תקן יישום |
|
היקף רכיב |
חיזוקי IP / תושבת עמודים / תומכים פנימיים לדלת |
|
טופולוגיה של מתקן |
בסיס סימטרי מסונכרן (תחנות LH + RH) |
|
מערכת דאטומים |
כלי קשיח-מאתרי פלדה (HRC 58-62) |
|
דיוק מיקום |
±0.03 מ"מ עבור מאתרים מאתרים / ±0.05 מ"מ עבור תאריכי משנה- |
|
לוגיקה של אימות |
Go/No-Go Pin Matrix & Flushness Check Blocks |
|
חומר בסיס |
מתח-מוקל מאלומיניום או פלדה מבנית מרותכת |
|
יכולת מעקב |
לייזר קבוע-רשתות קואורדינטות חרוטות ומדדי CMM |
כיסוי בדיקה מקיף עבור תכונות קריטיות
אמינות תעשייתית מוכחת
הנדסת היסוד של שלמות מבנית תא
אספקת כלי-עמידות גבוהה עבור-מחזורי ייצור רכבים בנפח גבוה.
-
15 +* שנים של מומחיות במדידת רכיבים מבניים
-
520 +* פרויקטי חיזוק וסוגריים המועברים ברחבי העולם
שאלות נפוצות
ש: איך מאמתים את היישור של-אגוזי ריתוך מרובים בלוח בודד?
ת: אנו משתמשים בגישה של "הידוק מלא-מדומה". כל מיקום -אגוז ריתוך נבדק עם ציר מושחל-בדיוק או סיכת go/no{4}}הזזה. זה מבטיח שכאשר החלק מגיע לפס הייצור, כל בורג יתברג בצורה מושלמת ללא הברגה צולבת- או חוסר יישור.
ש: האם המתקן יכול לזהות עיוות הנגרם על ידי חום במהלך תהליך ההזרקה או הריתוך?
ת: כן. קן ההתייחסות שלנו בעיבוד CNC- מספקים "משטח ראשי" המייצג את פרופיל התלת-ממד התיאורטי של החלק. כל עיוות או עיוות תרמי מודגש מיד על ידי בדיקת הפער בין החלק לקן באמצעות מדי מישוש או מחוונים דיגיטליים.
ש: איך אתה מבטיח שהמתקן שומר על הדיוק שלו עבור חלקי LH ו-RH כאחד?
ת: אנו מכינים את שתי התחנות על הגדרת CNC-בדיוק יחיד כדי להבטיח שמערכות הקואורדינטות משתקפות בצורה מושלמת. פילוסופיית "בסיס-משותף" זו מבטלת את הווריאציות הקלות שיכולות להתרחש בעת בניית שני כלים נפרדים.
ש: האם ניתן לבדוק את הכיוון של סוגרי הרכבה בזווית?
ת: בהחלט. אנו מתכננים "יחידות סלייד" או "סווינג בלוקים" מרובי-צירים הבודקים את החלק מזווית ההרכבה המדויקת. זה מוודא שתכונות זוויתיות לא "קפצו לאחור" או זזו במהלך תהליך הייצור.
ש: כיצד אתה מטפל בשינויים הנדסיים (ECO) עבור מיקומי חור הרכבה?
ת: אנו משתמשים ב"צלחות תותבים מודולריים". אם מיקום חור משתנה, אנחנו צריכים רק להחליף את לוחית ההכנסה הספציפית מפלדה במקום לשנות את כל בסיס המתקן, מה שמספק תגובה- יעילה ומהירה לחזרות עיצוב.
ש: האם המתקן מספק נתונים כמותיים עבור SPC (בקרת תהליכים סטטיסטית)?
ת: כל כלי כולל -נקודות מדידה מוגדרות מראש עבור CMM או בדיקות זרוע ניידות. אנחנו יכולים גם לשלב מדדים דיגיטליים אלחוטיים במיקומים הקריטיים ביותר-לאיכות-(CTQ) עבור ניטור תהליך-בזמן אמת.
ש: איך מגנים על המתקן מפני בלאי בסביבת ייצור 24/7?
ת: כל רכיבי הבלאי-הגבוהים, כגון איתור ותותבים, עשויים מפלדה מרווה-תדירות גבוהה. אלה מתוכננים כחלקים "מהיר-שינוי", המאפשרים לצוות התחזוקה שלך להחליף אותם תוך דקות כדי לשמור על דיוק היצרן המקורי.
ש: אילו תקני משלוח ותיעוד אתה עוקב אחר משלוח לחו"ל?
ת: אנו מספקים אריזה בדרגת יצוא-עם הגנה נגד-VCI נגד חלודה. כל משלוח כולל חבילה דיגיטלית מקיפה: דוח 100% CMM, קבצי עיצוב תלת מימדיים של CAD, מדריך למשתמש מצולם ואישור תאימות.
סוגי מתקן
- מתקן ריתוך
- בדיקת מתקן
-
מתקן ריתוךהשג יישור מדויק ותוצאות ריתוך שניתנות לחזרה עם מתקני הריתוך שלנו. מתוכננים להידוק יציב ולמיקום מדויק, הם מפחיתים עיוותים, משפרים את עקביות הריתוך ותומכים בייצור יעיל בקווים ידניים ואוטומטיים כאחד.
-
בדיקת מתקןמתקני הבדיקה שלנו נועדו להבטיח בדיקת מימד מדויקת ואימות איכות עקבי עבור רכיבי רכב. החל מחלקים מוטבעים ועד מכלולים מורכבים, אנו מספקים פתרונות בדיקה אמינים התומכים באימות GD&T, משפרים את יכולת החזרה ומפחיתים את פגמי הייצור.
